형상 검토를 위한 MRI 기능 Add-in 개발

Section box를 움직이면서 이미지로 캡쳐하는 애드인에 대한 소개입니다.



모델링을 하면서 수정도 많이 하게 됩니다. 시간이 지나고 수정을 여러번 하게 되면 모르는 사이에 형상이 겹쳐지거나 간격이 벌어져 있는 경우가 있습니다. navisworks에서 겹쳐있는 것들은 검토가 가능하지만 벌어져 있는 것은 찾기가 쉽지 않습니다.

결국 시간을 들여서 절단면을 끊어 보면서 찾아야 하는 경우가 발생하게 됩니다.



그래서 시간을 조금이나마 절약해 보고자 섹션을 끊어서 이미지로 만들어 주는 애드인을 개발해 봤습니다.

섹션 박스 자르기 애드인

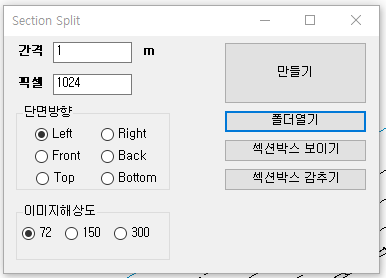

section box가 움직일 간격과 생성될 이미지의 가로 픽셀, 해상도, 움직일 단면 방향을 설정하고 만들기를 누르면 단면이 생성이 됩니다. 단면의 길이에 따라 생성되는 이미지의 갯수는 달라지게 됩니다.

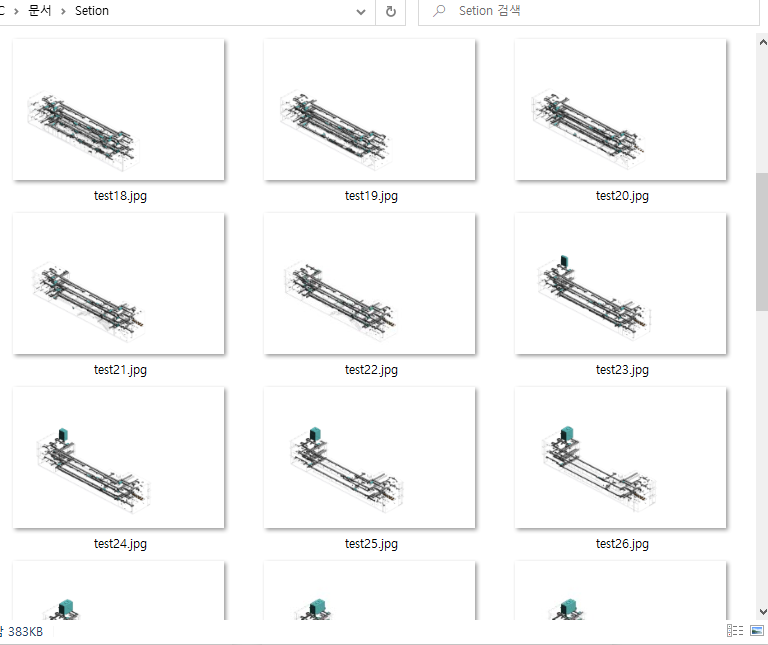

생성된 이미지들

이미지들이 생성이 완료되면 폴더에 이미지들이 만들어지게 됩니다.

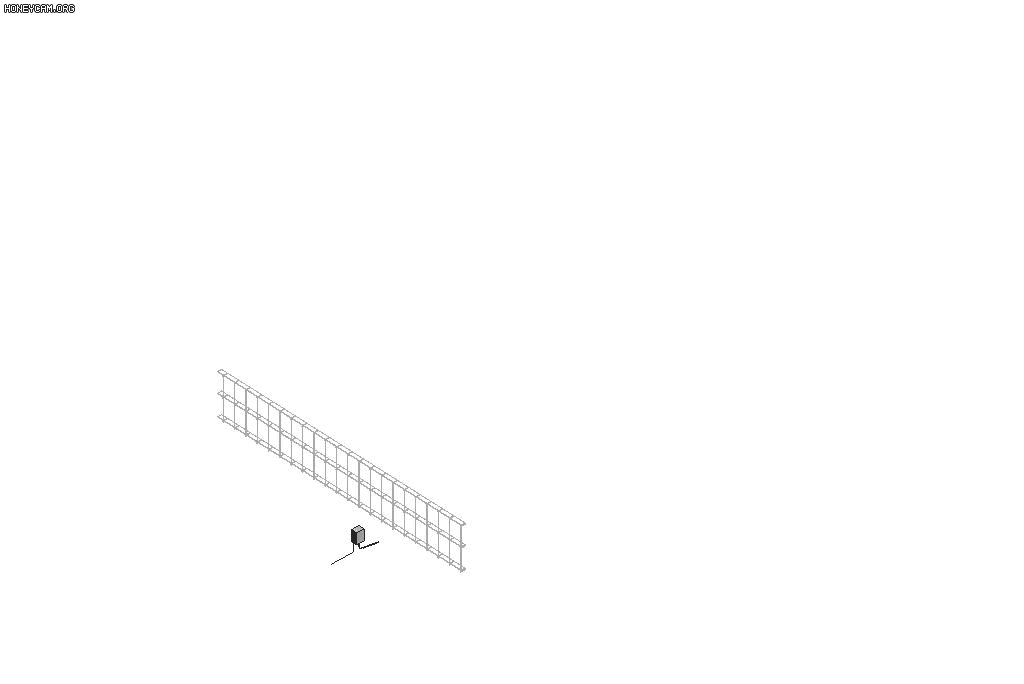

이미지를 보면서 간섭이 있는지 검토를 하게 됩니다. 그리고 이미지들을 모아서 gif로 움직이는 이미지를 만들수 있습니다.
