Revit Dynamo Section Box Animation



REVIT 모델의 간섭 검토를 육안으로 할 때 섹션 박스를 많이 이용합니다.



섹션 박스 컨트롤을 이용해서 움직이는 게 너무 귀찮고, 또 모델이 복잡하면 컨트롤 잡기도 어렵습니다.



하나하나 섹션 박스를 선택해서 보는 게 아니라

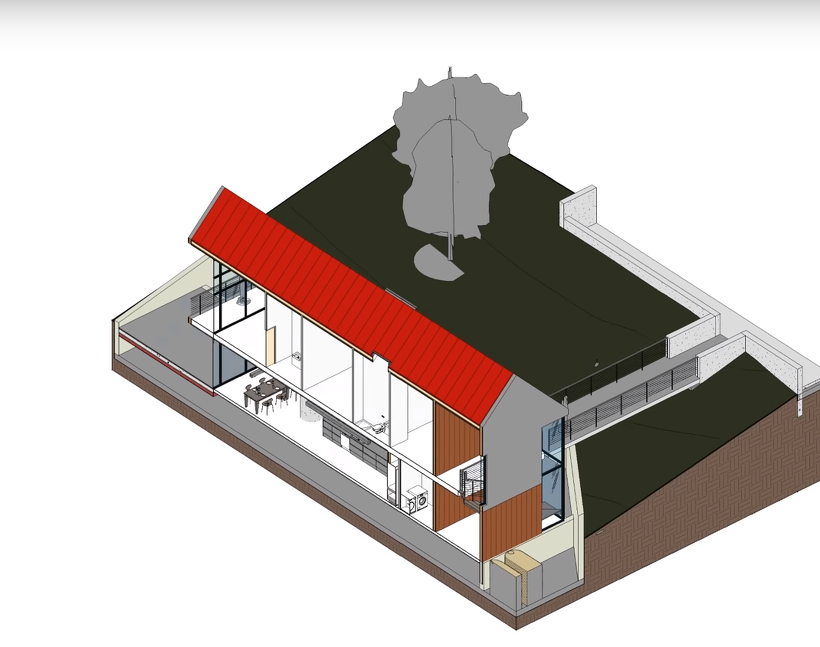

병원에서 CT처럼 단층 촬영하고 몸에 이상 유무를 판독하듯이 REVIT도 단층(섹션 박스)이미지를 모아 애니메이션을 만들고



간섭 유무를 빠르게 판독하면 좋겠다는 아이디어로 DYNAMO를 활용하여 만들어 봤습니다.



Dynamator 패키지를 참고하여 새로 만들었습니다.



시연은 영상을 확인해 주세요
PS. 바쁘신 분은 4분부터 보시면 됩니다.
